Декодер работает по принципу парсера XML информации отправляемой от DXLOG

1.настройки DXLOG

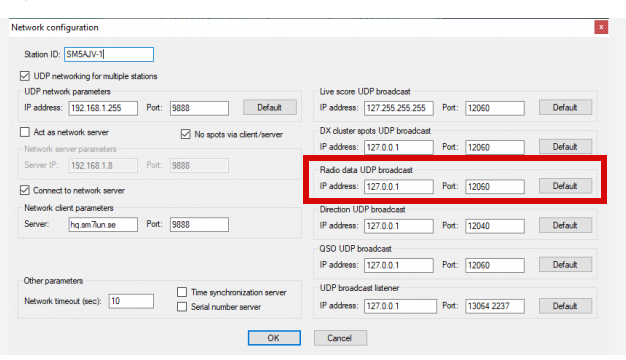

В поле RADIO DATA UPD Broadcast указать IP декодера, который будет получать информацию с кат. PORT не трогаем.

В меню продкст выбираем только RADIO DATA (верхнее)

2. Бэнддекодер состав:

1. Аруино УНО
2. шилд W5500
3. реле 4 канала (стандарт Yaesu)
4. экран lsd 2*16 via I2C protocol
5.вход питания 12в +dcdc модуль на понижение
6.выход управления на 4 проводов
7. кнопки или энкодер

IP коробки указывается в прошивке.

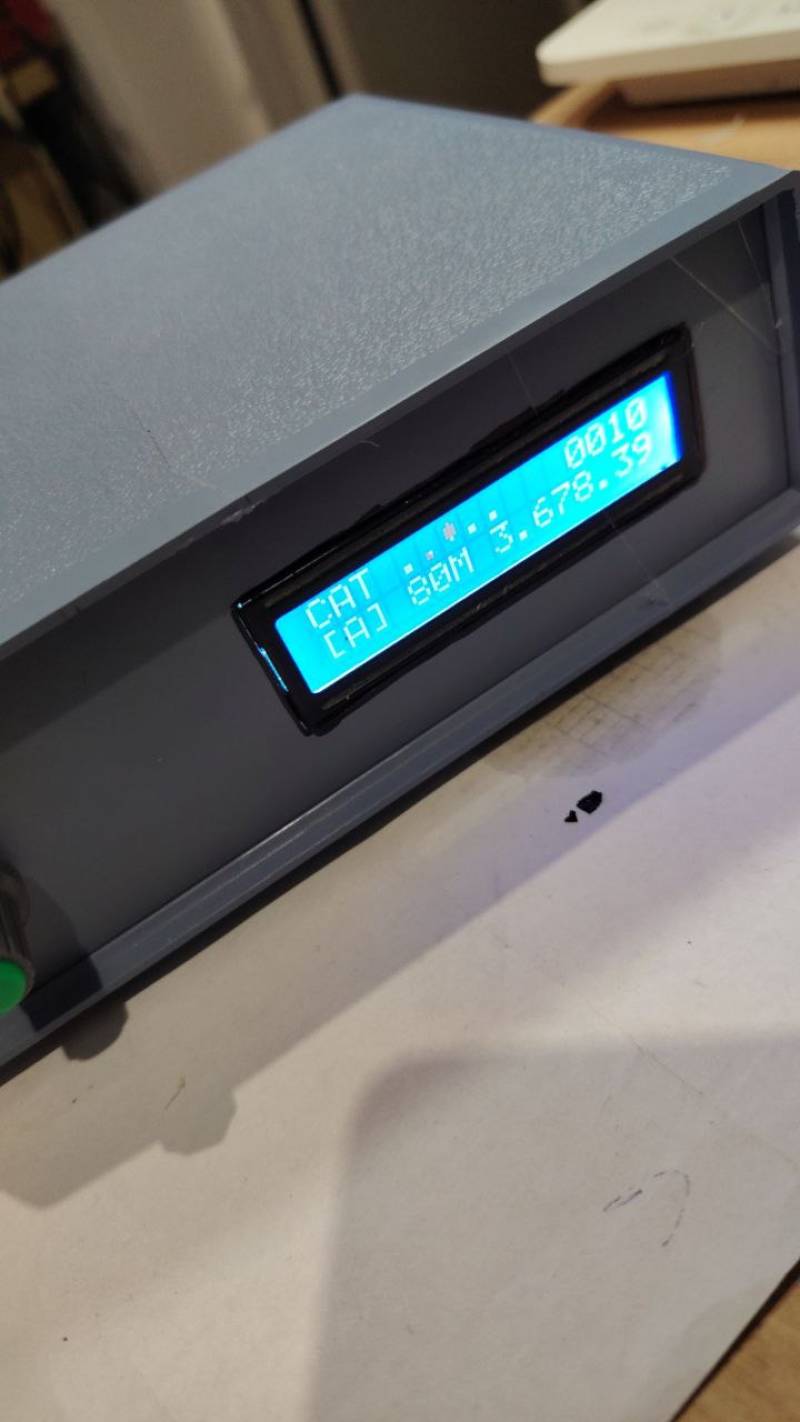

Бэнд декодер работает в 2 режимах - автоматическом и ручном. В первом он получает даные от ДХЛОГа, индицирует частоту на экране, индицириует диапазон, режим и свой IP

В ручном режиме он индицирует режим и позволяет менять диапазон, переключая таким образом подчиненные ему системы.

разъем на задней стороне, вид сзади:
